Термостаты (см. рис. Термостат) с твердым наполнителем и прямым ходом клапана предназначены для автоматической регулировки теплового режима двигателя, размещены в коробке 16 (рис. Схема системы охлаждения), закрепленной на переднем торце правого ряда блока цилиндров.

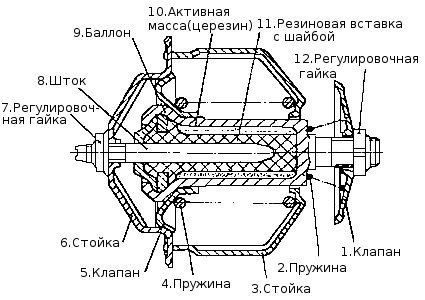

Термостат
На холодном двигателе вход жидкости в радиатор перекрыт клапаном 5, а вход в перепускную трубу к водяному насосу открыт клапаном 1. Охлаждающая жидкость циркулирует минуя радиатор, что ускоряет прогрев двигателя.
При достижении температуры охлаждающей жидкости 80°С активная масса 10, заключенная в баллоне 9, плавится, увеличиваясь в объеме, и выдавливает шток 8. При этом баллон 9 перемещается вправо, открывая клапан 5, а клапан 1 закрывает вход жидкости в перепускную трубу к водяному насосу. Охлаждающая жидкость начинает циркулировать через радиатор. В диапазоне температур 80-93°С клапаны 1 и 5 открыты частично, охлаждающая жидкость проходит через радиатор и перепускную трубу на вход к насосу. При температуре 93°С клапан 5 открывается полностью, а клапан 1 закрывается, при этом вся жидкость циркулирует только через радиатор.
При снижении температуры охлаждающей жидкости до 80°С и ниже объем активной массы уменьшается и клапан 1 и 5 под действием пружин 4 и 2 термостата занимают первоначальное положение.
Контроль температуры охлаждающей жидкости в системе осуществляется по указателю на панели приборов.
При возрастании температуры в системе охлаждения до 98-104°С на щитке приборов загорается контрольная лампа аварийного перегрева охлаждающей жидкости.
