Привод отбора мощности передний (рисунок 18) осуществляется с носка коленчатого вала через полумуфту отбора мощности 2, прикрепленную к носку коленчатого вала 13 восьмью специальными болтами Ml2x1,25. Центрирование полумуфты относительно коленчатого вала осуществляется по внутренней расточке выносного противовеса.
Крутящий момент от полумуфты передается посредством вала привода агрегатов 1 и вала отбора мощности 3 на шкив 4. Вал отбора мощности 3 устанавливается на двух шариковых подшипниках 11 и 12. Уплотнение полости осуществляется манжетой 8 и заглушкой 10 с резиновым кольцом 14. Для уменьшения износа шлицевых соединений, вал привода агрегатов удерживается от осевых перемещений пружиной 9.

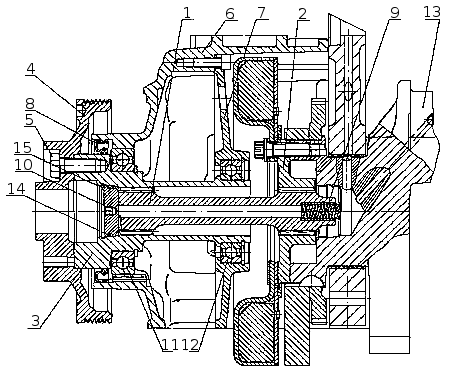

Рисунок 18. Установка привода отбора мощности переднего и шкива: 1 — вал привода агрегатов; 2 — полумуфта отбора мощности; 3 — вал отбора мощности; 4 — шкив; 5 — болт; 6 — передняя крышка блока; 7 — корпус подшипника; 8 — манжета; 9 — пружина; 10 — заглушка; 11, 12 — подшипники; 13 — коленчатый вал; 14 — резиновое кольцо уплотнения заглушки; 15 — стопорное кольцо.
