Двигатели КамАЗ 740.50-360, 740.51-320
Компрессор 53205 (рисунок 50) поршневого типа, непрямоточный, одноцилиндровый, одноступенчатого сжатия. Диаметр цилиндра и ход поршня компрессора 92x46 мм, производительность - 80 л/мин при оборотах коленчатого вала 2200 мин -1 и противодавлении 7 кг/см2.

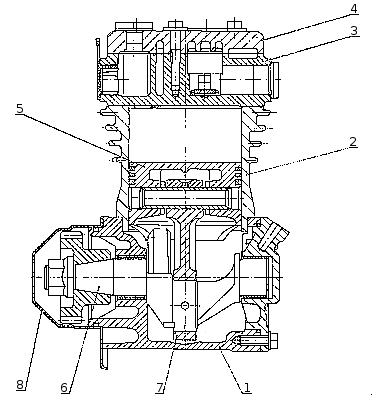

Рисунок 50. Компрессор: 1 - картер; 2 - цилиндр: 3 - головка цилиндра; 4- крышка: 5 - поршень; 6 - вал коленчатый; 7 - шатун; 8-транспортная заглушка.
Компрессор установлен на переднем торце картера агрегатов двигателя КамАЗ в развале блока. Привод компрессора от коленчатого вала двигателя осуществляется шестернями привода аuрегатов. Головка охлаждается жидкостью, подводимой из системы охлаждения двигателя. Масло к трущимся поверхностям компрессора подается из масляной магистрали двигателя: к картеру компрессора и по каналам коленчатого вала к шатуну.
Поршневой палец и стенки цилиндра смазываются разбрызгиванием. Отбор воздуха в компрессор должен осуществляться из трассы подвода воздуха к двигателю после воздушного фильтра. Воздух поступает в цилиндр компрессора через пластинчатый впускной клапан. Сжатый поршнями воздух вытесняется в пневмосистему через расположенный в головке цилиндра пластинчатый нагнетательный клапан.
